Примеры использования информационных видео панно табло экранов на спортивных стадионах

Выпуск 4/1999

Главный редактор - Владимир Крылов
(26.05.1999)

30 января - Российская сборная по хоккею с мячом успешно начала Чемпионат мира по хоккею с мячом, выиграв у Финской команды со счётом 5:3 . Чемпионат, благодаря усилиям организаторов, а также городского и областного руководства - проходит в России - в Архангельске! Поздравляем!

Особенно болельщиков и организаторов, ведь матч проходил при -30°С, но при полных трибунах (это чуть больше 10 000) и активной поддержке болельщиками нашей сборной (билеты, несмотря на мороз, достать было сложно).

Обидно только, что трансляция была только на канале ТВ-центр (но хоть была - и это уже прогресс!) и, конечно, жаль, что стадион был оборудован только информационным табло (без возможности показа видео повторов), т.к. всё-таки хоккей (даже с мячом), да и вообще почти все соревнования на стадионах - это быстрые и стремительные моменты, ситуации, голы.

Архангельск, если судить по численности населения, небольшой город гораздо меньше, чем Воронеж, Ростов, Екатеринбург, Нижний Новгород, Самара, Челябинск, Новосибирск, Омск, Барнаул, Хабаровск или Владивосток и т.п. И в том, что именно он стал столицей мирового чемпионата! бесспорно огромная заслуга организаторов, которые не стали ссылаться на трудности, на кризис, на морозы, а просто сделали и делают важное дело для всего спорта и населения.

Теперь о спортивных табло, панно, экранах. Начнём с небольшого экскурса в историю.

Например, в России на многих стадионах стоят старые и не очень старые венгерские электронные информационные табло, причём, не из-за того, что они были лучшими или оптимальными (хотя надо отметить, что и не худшими на тот период времени), а просто потому, что в 70-80 годы (как у нас часто было) в плане взаимопомощи и развития взаимного сотрудничества в соц.содружестве, кто-то из наших правителей определил, что бы в Венгрии было организовано предприятие по производству информационных, а потом и видеотабло для всех стран содружества. При этом даже, несмотря на то, что в России в то время тоже были такие предприятия (в Саратове, во Фрязино, в республике Марий Эл, Новосибирске и т.п.), основные заказы получили всё-таки венгры (и, естественно, определённые руководители - командировки в Венгрию - в то время это тоже было ценным).

Эта ситуация немного близка к тому, как было к примеру с PDP-11 ( аналога VAX), которые тоже почему-то собирались в Венгрии (с обучением и приёмкой), хотя ЕС-ЭВМ (уже собирались в Белоруссии). Просто время было "весёлое" и "интересное", поэтому вопросы почему? и где? к нему всё-таки сложно применимы (особенно, если подходить к ним с точки зрения коммерческой выгоды и лучшего технологического и технического выбора).

Хотя и сейчас в определённых ситуациях ещё работают старые походы, особенно, когда недостаточно информации по другим системам. Но за всё это время в мире слишком многое поменялось (в том числе и технологическом плане). Особенно во всём, что связано с электроникой.

Достаточно вспомнить, что ещё пару - тройку лет назад даже персональные компьютеры делились на "белые" (собранные в Европе и США), "жёлтые" (На Тайване или в Малайзии), "красные" (в России), а сейчас большинство (80%) всех продаваемых компьютеров собирается в России (и по качеству и по возможностям не уступают "белым", а порой и превосходят, при этом большинство комплектующих производится там, что раньше относили к названию "жёлтые").

И уже практически не встречается, особенно среди профессионалов, таких делений на "белые", "желтые", "красные" и т.п. - т.к. оцениваются не "цвета" и место производства, а технические параметры и возможности в отношении к стоимости. Т.е. технический, коммерческий мир и мир товаров сам стал более интернациональным и сам интегрируется всё больше не с политических позиций и "симпатий", а больше с технических, технологических и коммерческих.

То же самое сейчас стало наблюдаться и со сложным электронным оборудованием, к которому относятся электронные информационные и видео панно табло экраны. Так, многие венгерские установки уже существенно уступают американским, корейским и китайским, тайваньским новейшим ламповым системам.

А новейшие американские, корейские или китайские начали уступать совместным российско-американским, российско-тайваньским и даже болгаро-тайваньским (во-первых, и по техническим и технологическим показателям, но, особенно, по эксплуатационным, применительно к условиям эксплуатации в России или странах СНГ и по ценам, в том числе, выигрывают у многих).

Но область эта сейчас (как и компьютерные технологии) переживает достаточно большое и бурное развитие, поэтому в ней не всё однозначно и постоянно появляются те или иные новые достижения и решения.

Но значение видео панно, табло, экранов, включающих в себя информационную часть или в сочетании с информационными табло для спортивных площадок и стадионов, сейчас приобрело во всём мире гораздо большее значение, нежели ещё буквально несколько лет назад. Во-первых, благодаря техническому прогрессу в области электронных систем и существенному сокращению их стоимости, во-вторых, из-за острой конкурентной борьбы за болельщика, рекламодателя и спонсоров с ТВ, т.к. вложения в экраны для стадионов гораздо быстрее и окупаются за счёт рекламы и (как ни удивительно, но это, судя и по Америке и по Китаю с Тайванем) гораздо эффективнее способствуют привлечению на стадионы большего числа болельщиков (нежели замена простых скамеек на трибунах на новые пластиковые кресла или даже установка крыш).

Чтобы не быть голословными, ниже мы приводим фотографии с небольших (от 3 чаще 5 и до 10 000 зрителей) университетских стадионов, предназначенных для различных спортивных мероприятий - от баскетбольных - волейбольных площадок, более крупных футбольных (в нашем европейском понимании) и уже больших площадок для американского футбола.

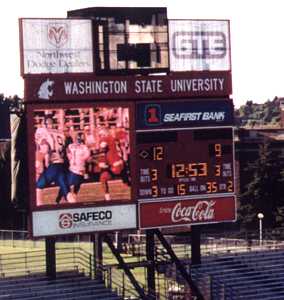

Стадион - Washington State University	Обратите внимание, что скамейки самые обычные.	Обратите внимание, что размер по высоте цифр счёта равен где-то половине роста человека (80 см).

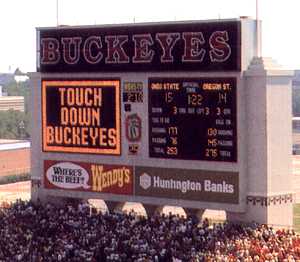

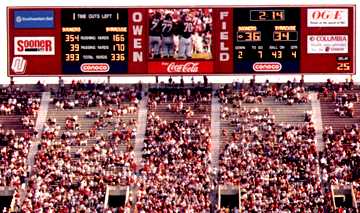

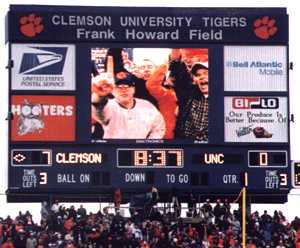

Стадион -Ohio State University	Стадион - Clemson University	Стадион - University of Oklahoma

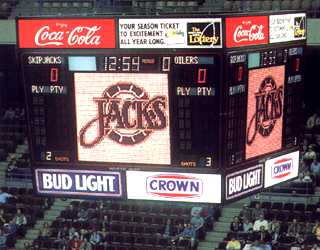

Стадионы для других видов спорта.

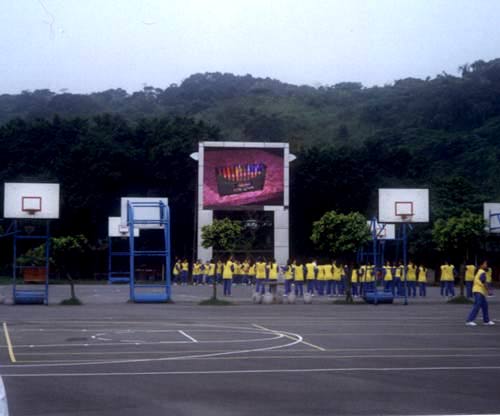

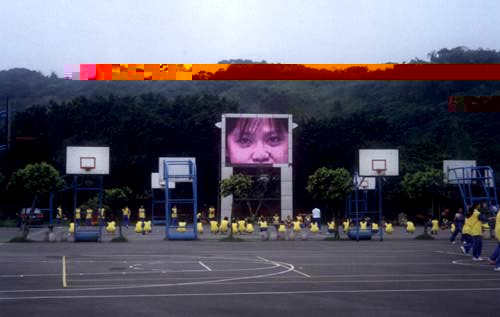

Университет Тайваня спортивная площадка	Университет Тайваня	Спортивная база в Японии

Конечно же, есть и масса современных "крутых" стадионов, крупных футбольных клубов в Европе или большие государственные стадионы в Китае, Юго-Восточной Азии. Да и в Америке есть множество крупных и дорогих стадионов.

Чуть позже мы расскажем в каких-нибудь наших новостях и о "крутых" спортивных аренах с огромными видео панно, с закрывающимися крышами, с трибунами на 30 - 50 000, со сложнейшим вентиляционным и другим оборудованием для поддержания поля, но и стоимость этих экранов превышает 300 миллионов, а то все 500 миллионов долларов.

Но пока, по нашему мнению, всё-таки для большинства небольших городских спортивных площадок и стадионов и Российских университетов более актуален и полезен мировой опыт по оборудованию подобных спортивных арен.

И не случайно же и Американские, и Тайваньские, и Китайские, и Корейские университеты и небольшие города (просто как сговорились) особенно в последнее время начали переоборудование своих спортивных арен, стадионов и площадок - даже не со скамеек, а именно с табло, панно и экранов и организации поддержки своих команд, в том числе через привлечение на свои стадионы болельщиков.

Рекомендации при выборе информационных табло, панно, экранов для стадионов и спортивных площадок

Рекомендации по размерам уже не видеопанно (об этом мы подробно рассказывали в предыдущих выпусках), а информационного табло (т.е. только один цвет) и на котором, к примеру, планируется показывать три основные информационные области. Начнем, например, с универсального минимального табло для футбола, хоккея с мячом, хоккея с шайбой, на котором планируется изображать.

Название Команд и Город (Страну)
Счёт игры и время игры (просто время)
Фамилии забивших голы мячи и т.п.

Обычно на небольших площадках, стадионах расстояние от табло до трибун - от 100 до 200 метров. Поэтому, чтобы информация считывалась без особого напряжения, размеры букв для 1-ой информационной зоны - Название Команд и Город (Страна) должны быть порядка от 40 до 80 см на каждую строку (т.е. если планируется две строки (сверху Сначала Название одной Команды, потом на этой же линии Название другой, а снизу название их городов или стран соответственно), то, при условии, что отношение высоты к ширине букв 1 к 0,6, а число букв в каждом из названий, к примеру, не больше 20 (т.е. вместе 40), то общая высота (без разрывов) составит от 1 м 33 см до 1 м 50 см, а ширина около 8 м - 8 м 60 см.

Так как у нас 3 информационные полосы, то табло без разрывов желательно должно быть по высоте не меньше, чем 4 - 4,5 метра, а по длине - около 8 - 8 м 60 см.

В мировой практике в основном все эти характеристики гораздо больше. К примеру, на фотоматериалах, приведённых выше, об экранах и информационных табло на стадионах, где видны люди и сами табло, можно высчитать, что на табло в University of Oklahoma высота цифры счёта порядка 1 м 20 см - 1 м 40 см (2/3 человека в люльке), на остальных же аренах - порядка от 80 см - 1 м (Clemson University, Washington State University, Ohio State University).

Вообще, такой подход важен не только при выборе экранов, панно, табло для стадионов, но и для других целей - реклама, информация, презентации, так правила выбора систем должны всё-таки определяться прежде всего нашими человеческими возможностями (т.е. что и каких размеров, как чётко, как далеко мы видим, а главное - воспринимаем, а не просто догадываемся, что там что-то написано).

Ценовая же ситуация в мире на данные изделия колеблется от 3 500 $ за 1 м2 (для ламповых) и от 4000-5000 $ для светодиодных панно.

Но, выбирая тип электронного панно, табло, экрана, обязательно обратите внимание на то, куда Вы собираетесь ставить табло: если за воротами (то учтите, что у светодиодных систем (особенно минимальной стоимости) есть ещё одна характеристика - угол горизонтальной видимости и у большинства систем с приведённой выше стоимостью он составляет 45° - а это значит, что сбоку, на трибунах информация не будет восприниматься чётко), но если его разместить перед трибуной (хотя бы одной - главной, где сидят гости и спосоры клуба, к примеру, то всё уже будет нормально)

И ещё не забывайте про солнце! Так как для недорогих светодиодных систем оно тоже бывает очень критично.

Новости из Новосибирска и Америки. Примеры использования электронных видео экранов табло панно

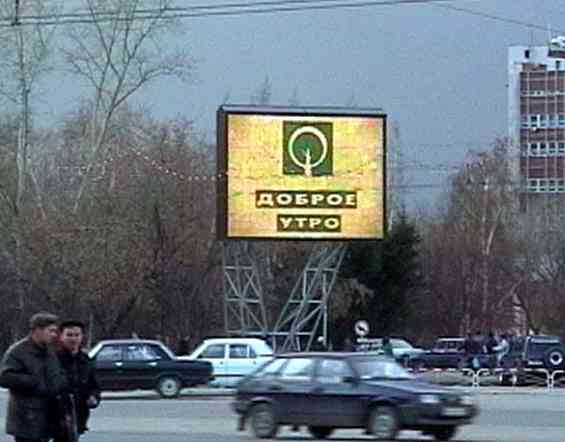

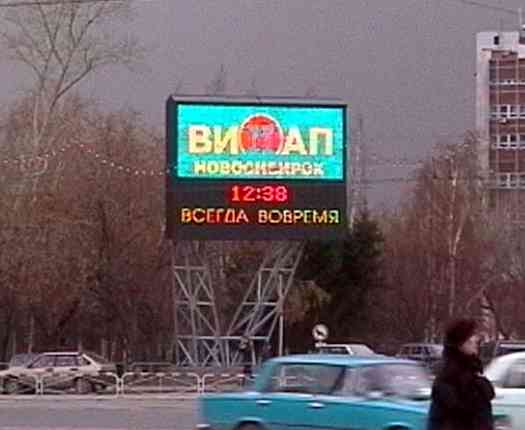

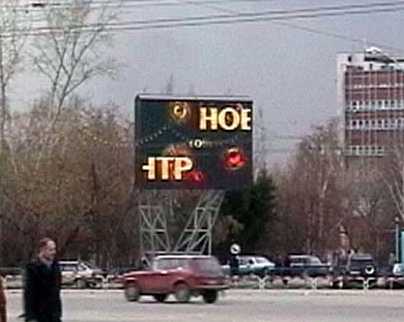

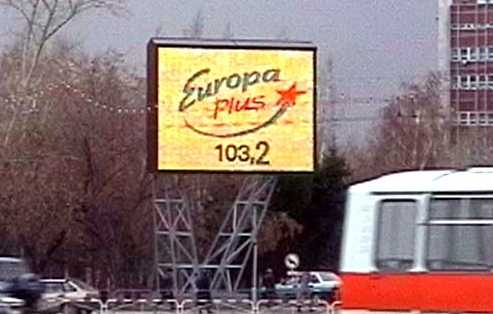

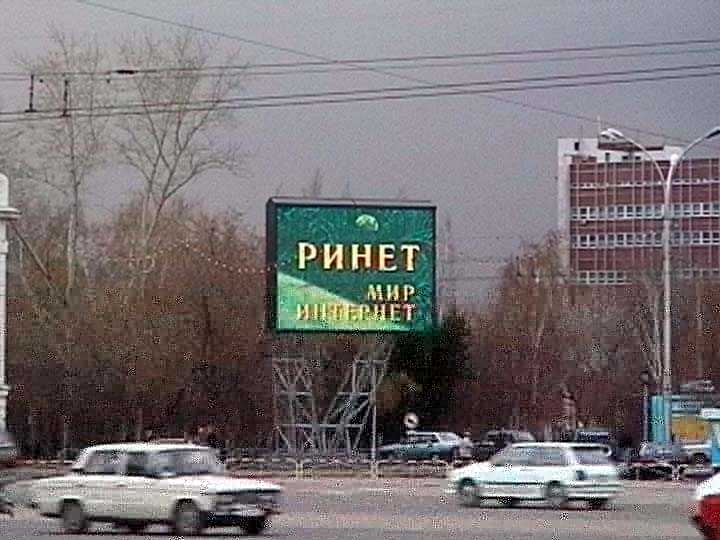

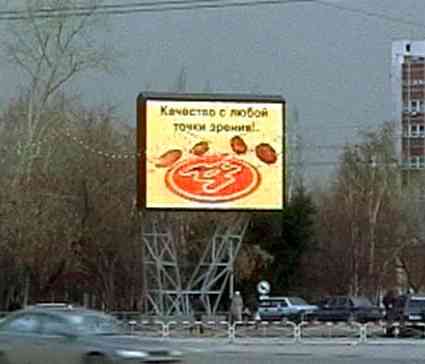

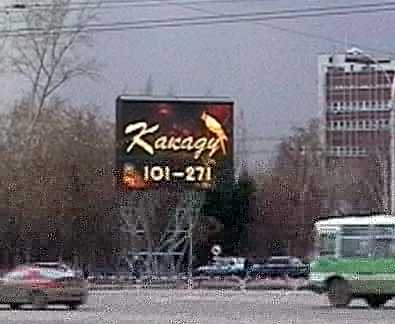

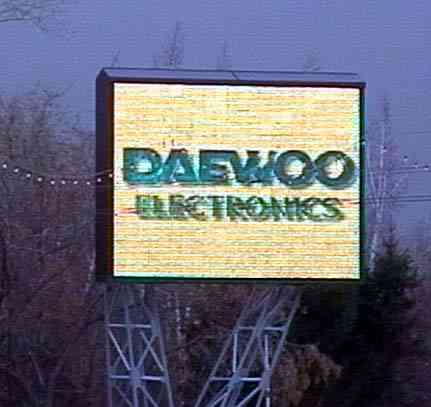

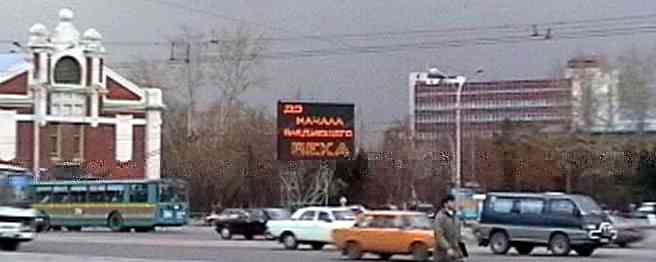

Пришёл очередной выпуск фотографий видео экрана, панно, табло из Новосибирска!

Получены фотографии из Америки, демонстрирующие возможности новейших экранных наружных систем, а главное - широту направлений их использования.

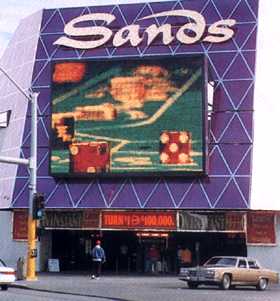

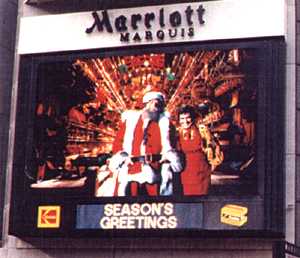

Ламповый экран с видео возможностями на кинотеатре (для рекламных и информационных показов)	Экран для демонстрации рекламы, фильмов, городской информации на улицах Нью-Йорка
